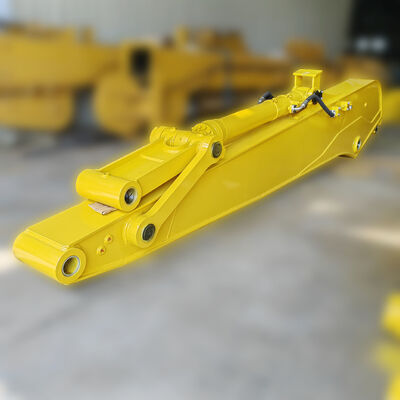

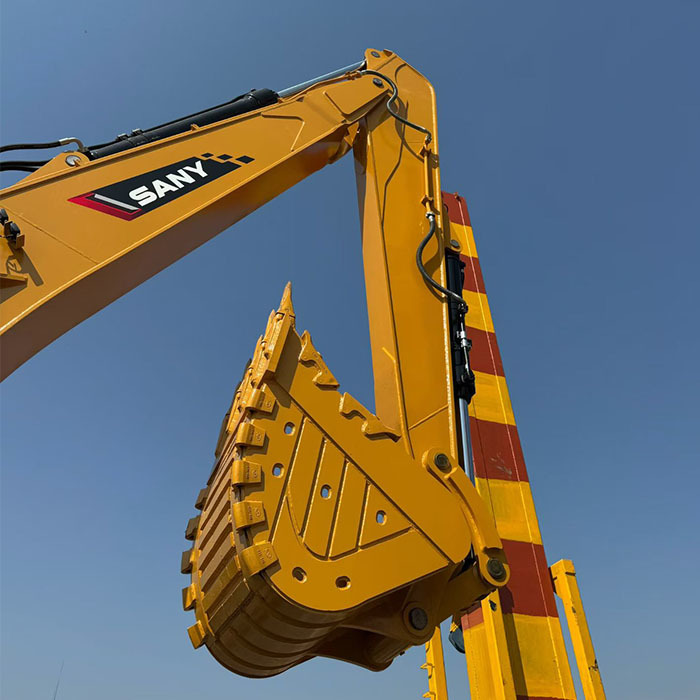

تم تصميم الذراع الطويلة للحفارة لتحقيق وصول ممتد ومتانة فائقة

الميزات الرئيسية والتصميم الهيكلي

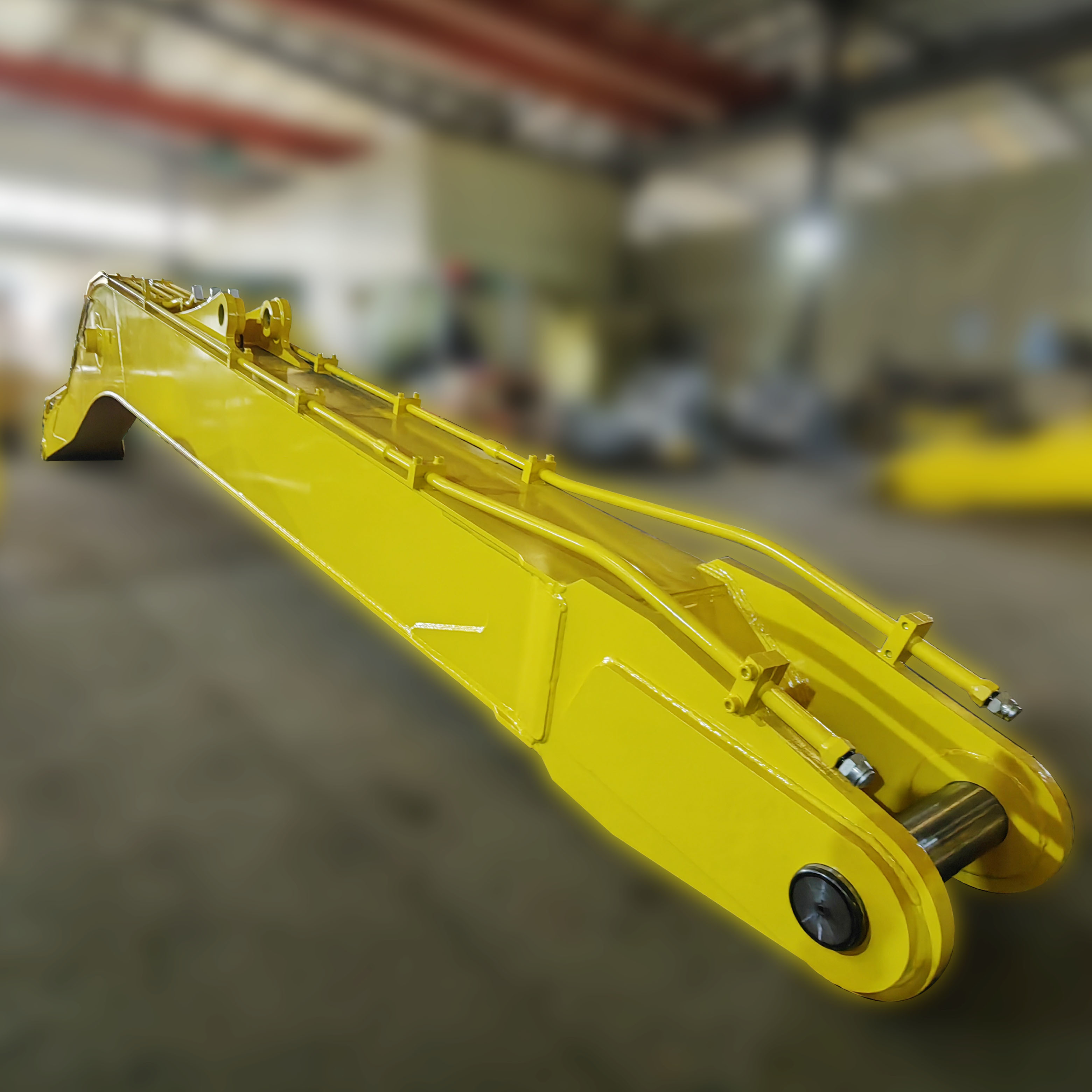

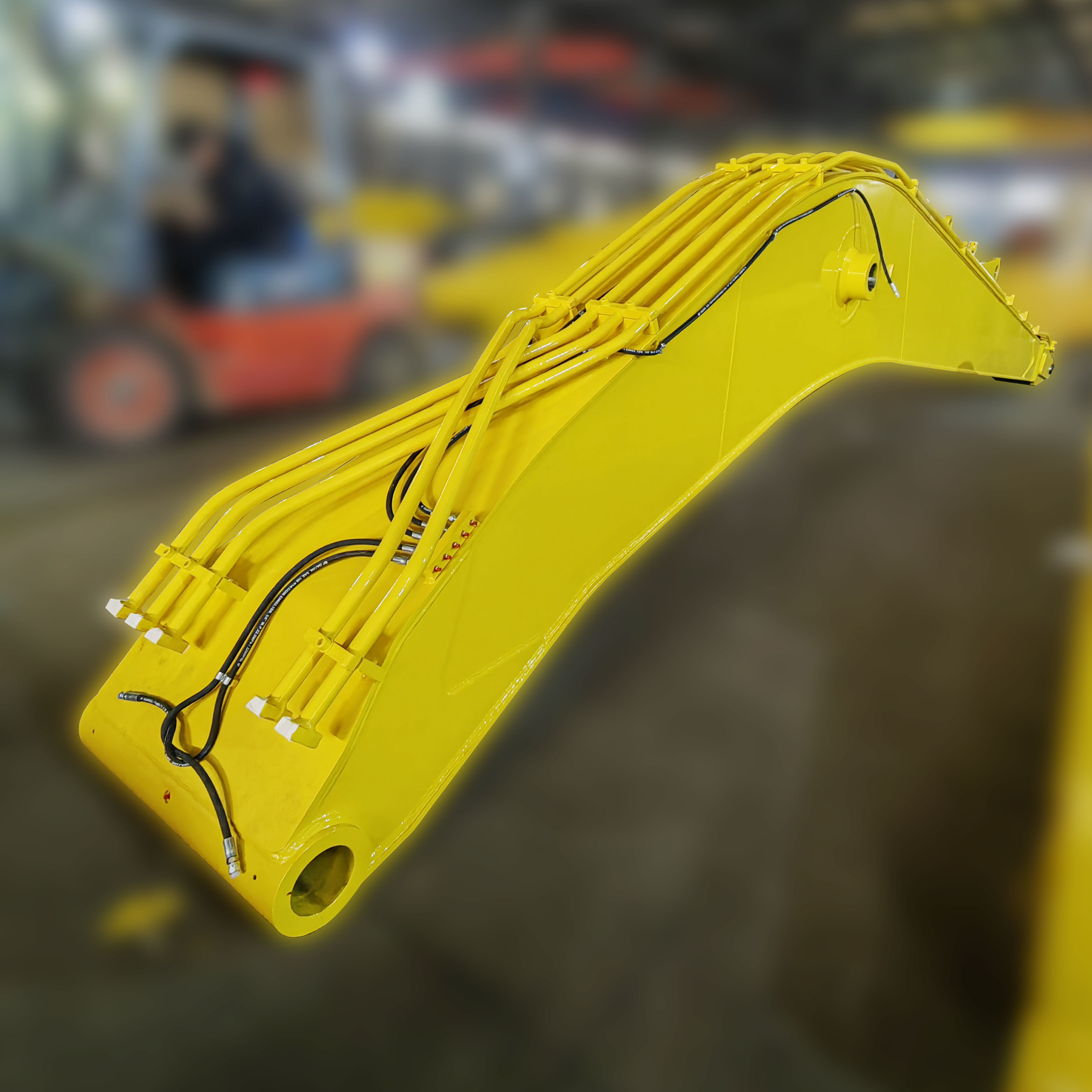

الذراع الطويلة للحفارة، والمعروفة أيضًا باسم امتداد الذراع أو ملحق الوصول الطويل، هي تعديل متخصص مصمم لتوسيع نطاق التشغيل للحفارة القياسية بشكل كبير. من خلال استبدال أو تمديد الذراع والعصا الأصلية، تسمح هذه الملحقات للآلات بتحقيق نطاقات عمل تتراوح من 10 أمتار إلى أكثر من 40 مترًا، اعتمادًا على التكوين. يستخدم التصميم عادةً فولاذًا منخفض السبائك عالي القوة (HSLA)، مثل WELDOX، للحفاظ على السلامة الهيكلية مع إدارة الوزن.

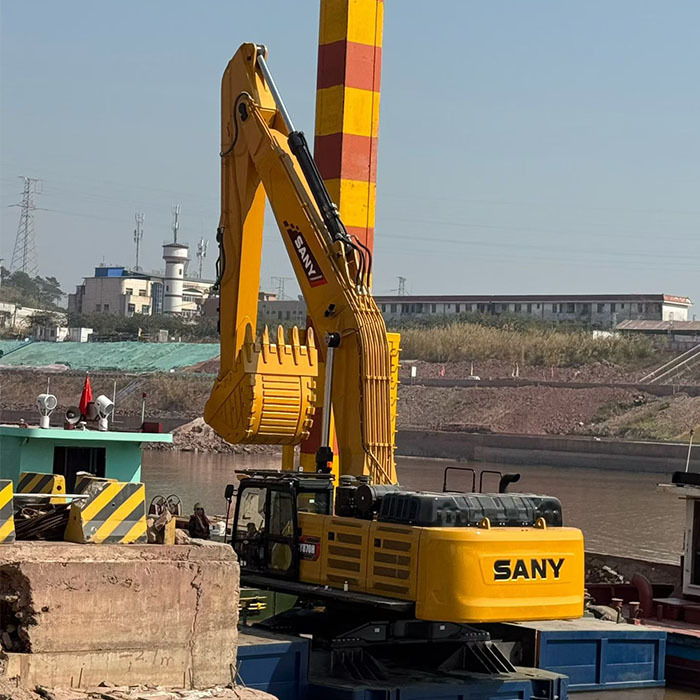

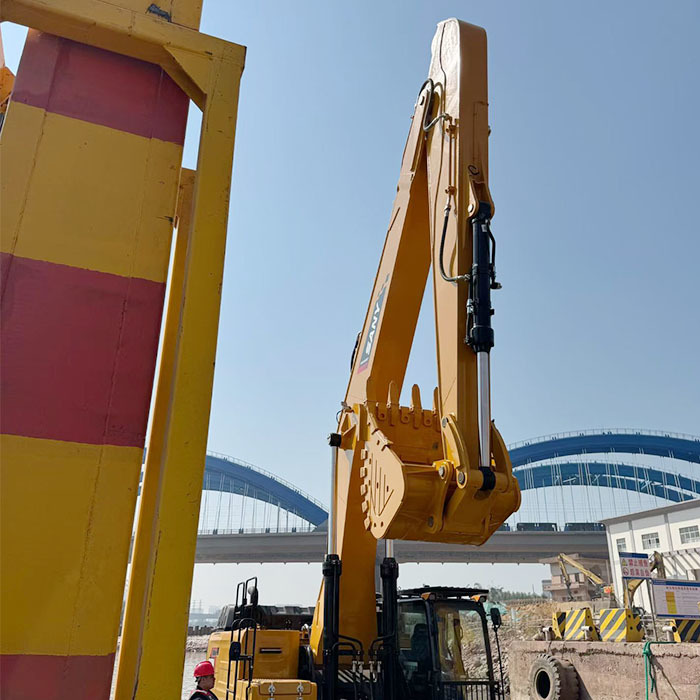

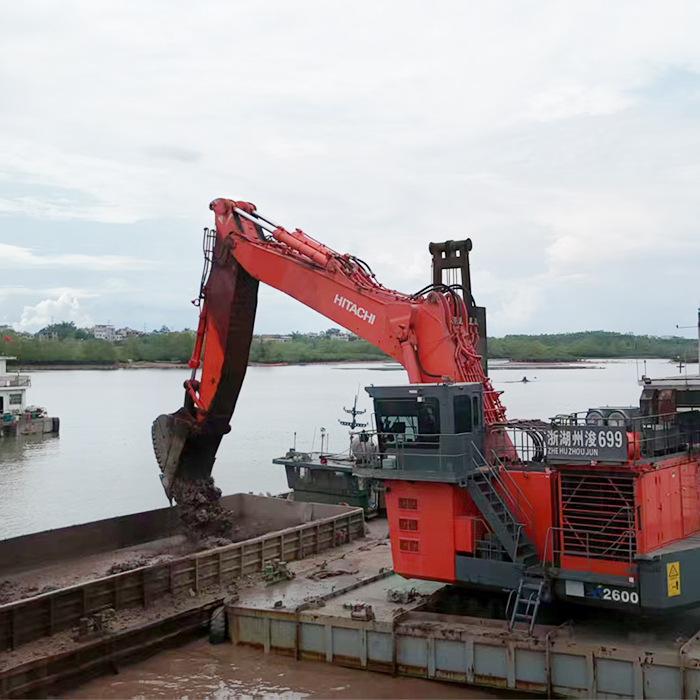

	* التجريف * مشروع نهر
	* حمل ملقط لالتقاط الخشب  * وصول طويل

يتم تصنيف التكوينات الهيكلية بشكل عام إلى ثلاثة أنواع بناءً على متطلبات التطبيق:
مرحلتان: هذا هو التعديل الأكثر شيوعًا للحفر العميق. يتكون من ذراع ممتدة وعصا أطول. يستخدم بشكل أساسي لتشطيب المنحدرات، وحفر حفر الأساسات العميقة، وتجريف الأنهار حيث يكون الوصول الأفقي والعمق أمرًا بالغ الأهمية.
ثلاث مراحل: يُشار إليها غالبًا باسم "ذراع الهدم"، يتضمن هذا التكوين نقطة مفصلية إضافية (ذراع وسطى). يسمح هذا بزيادة الوصول الرأسي، مما يجعله مثاليًا لتفكيك المباني الشاهقة (حتى 30 مترًا). غالبًا ما يتميز بتعديل زاوية ثابت أو هيدروليكي للجرافة أو الكسارة.
ذراع منزلقة/تلسكوبية: مصمم للدقة الرأسية، يسمح هذا النوع بتمديد الذراع وسحبها تلسكوبيًا. غالبًا ما يتم استخدامه مع جرافة ذات فكين للحفر في أعماق ضيقة أو آبار، مما يقلل من البصمة التشغيلية.

عملية التصنيع وتفاصيل الإنتاج
إن إنتاج ذراع طويلة هو مهمة هندسية دقيقة تتجاوز اللحام البسيط بكثير. يتطلب تصميمًا بمساعدة الحاسوب (CAD) وتحليل العناصر المحدودة (FEA) لمحاكاة توزيع الإجهاد ومنع الفشل الهيكلي تحت الحمل.
اختيار المواد والقطع
تبدأ عملية التصنيع باختيار ألواح فولاذية عالية الشد (غالبًا بسماكة 10-12 مم للألواح الرئيسية). يستخدم التصنيع الحديث آلات قطع البلازما CNC لضمان قطع الأشكال الهندسية المعقدة للألواح الجانبية وضلوع التقوية الداخلية بدقة ملليمترية. هذه الدقة ضرورية للملاءمة الصحيحة للمكونات الداخلية.
اللحام والتجميع
تتضمن مرحلة التجميع اللحام الآلي أو اليدوي الماهر. لضمان المتانة، تستخدم الشركات المصنعة اللحام بالقوس المغمر أو اللحام بالقوس المحمي بثاني أكسيد الكربون للحامات الرئيسية. يتم تقوية الهيكل الداخلي بألواح عازلة وتصميمات مقطعية مربعة لمقاومة القوى الالتوائية.
التشغيل الآلي والتشطيب
بمجرد لحام الهيكل الرئيسي، تخضع الذراع لمعالجة تخفيف الإجهاد (غالبًا ما يكون التقادم بالاهتزاز) للقضاء على الإجهادات الداخلية الناتجة عن حرارة اللحام. ثم يتم ثقب فتحات الدبابيس (فتحات التجويف) بدقة باستخدام آلات ثقب أفقية كبيرة لضمان المحاذاة المثالية مع الأسطوانات الهيدروليكية والوصلات للحفارة. أخيرًا، تخضع الوحدة للتقشير بالخرز لإزالة الصدأ وقشرة الطاحونة، يليها تطبيق برايمر مقاوم للتآكل وطلاء علوي.

أسئلة متكررة (FAQ)

س 1: ما هي متطلبات صيانة الذراع الطويلة؟
ج: الصيانة أمر بالغ الأهمية بسبب الإجهاد العالي على الهيكل الممتد.
التزييت: تزييت الدبابيس والبطانات أمر حيوي. يوصى بحقن الشحم مرتين يوميًا على الأقل. إذا كنت تعمل في ظروف موحلة أو مغمورة، يجب تنظيف الدبابيس قبل التزييت لمنع التآكل الكاشط.
الفحص: الفحوصات المنتظمة للشقوق في اللحامات، خاصة بالقرب من جذر اللحامات وحافتها، ضرورية. يجب معالجة أي علامات للإجهاد الهيكلي على الفور.
س 2: ما هو وقت التسليم النموذجي لتصنيع ذراع طويلة؟
ج: اعتمادًا على التعقيد (مرحلتان مقابل 3 مراحل) والحمولة المحددة، تستغرق عملية التصنيع عادة ما بين 15 إلى 30 يومًا. يشمل ذلك الوقت المطلوب لمحاكاة التصميم، وشراء المواد، واللحام، والتشغيل الآلي، والطلاء.
