الميزات الرئيسية والتصميم الهيكلي

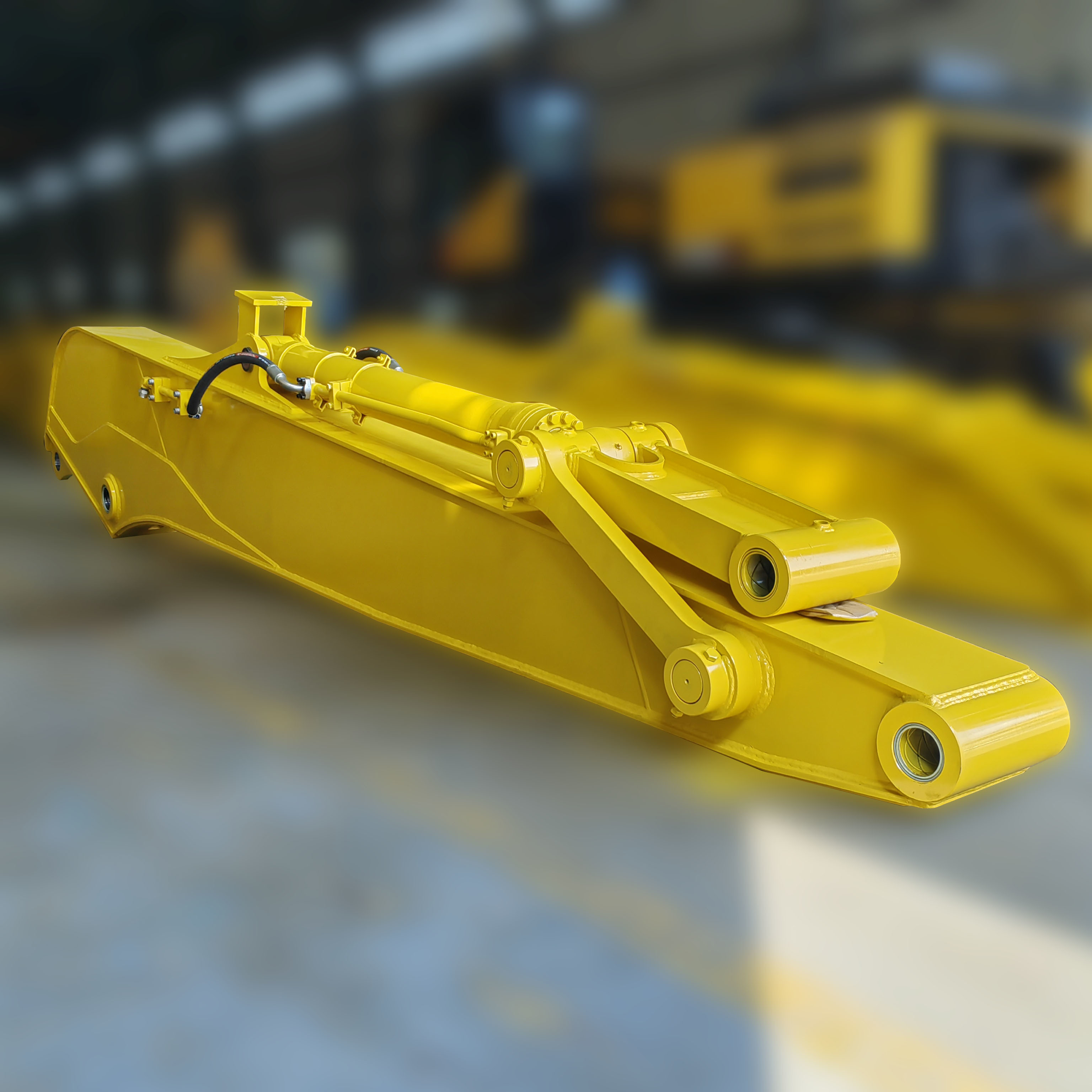

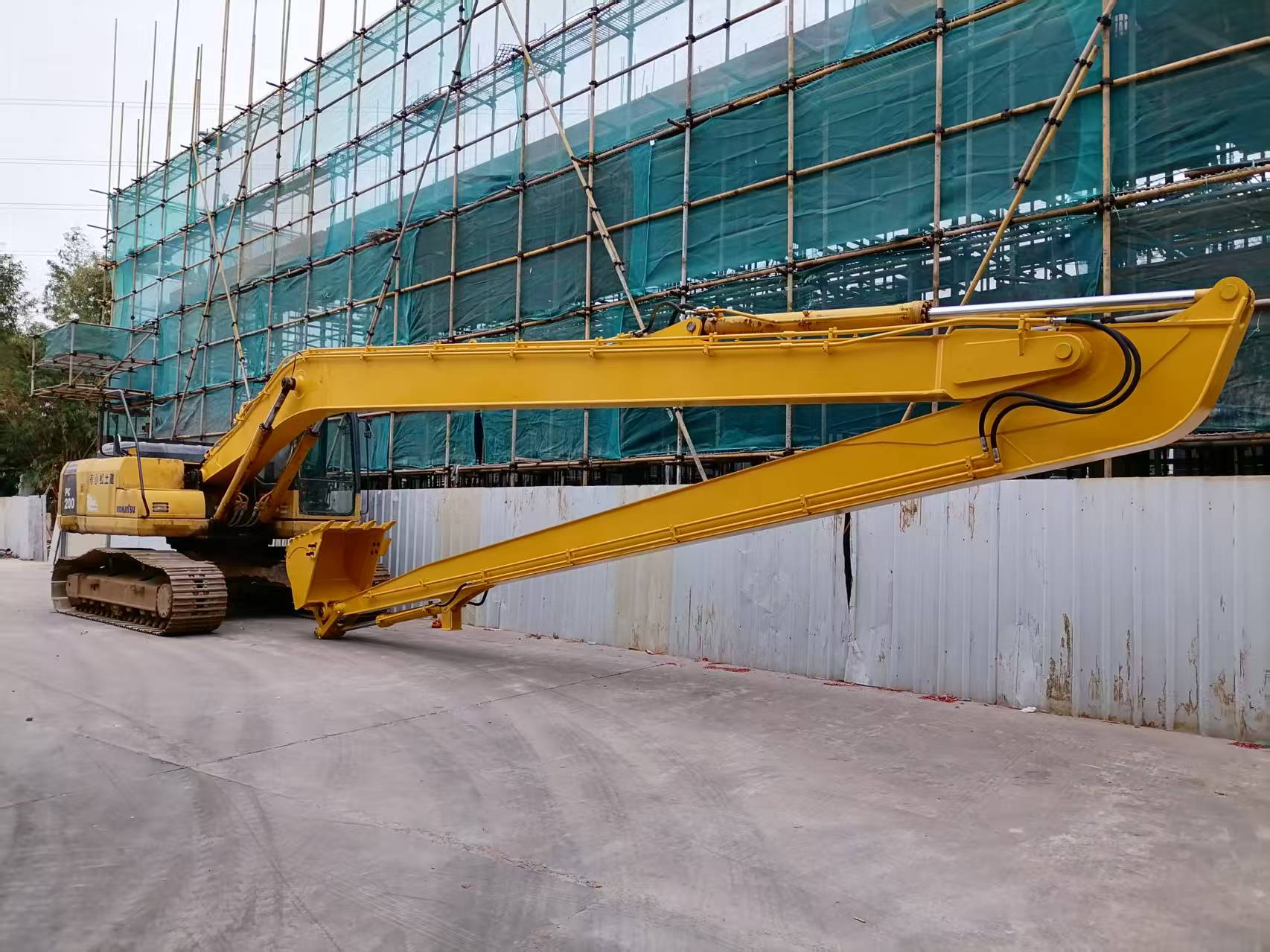

يُعرف ذراع الحفار الطويل أيضًا باسم امتداد ذراع الرافعة أو ملحق الوصول الطويل، وهو تعديل متخصص مصمم لتوسيع نطاق تشغيل الحفار القياسي بشكل كبير. من خلال استبدال أو تمديد ذراع الرافعة وعصا الحفار الأصلية، تسمح هذه الملحقات للآلات بتحقيق نطاقات عمل تتراوح من 10 أمتار إلى أكثر من 40 مترًا، اعتمادًا على التكوين. يستخدم التصميم عادةً فولاذًا منخفض السبائك عالي القوة (HSLA)، مثل WELDOX، للحفاظ على السلامة الهيكلية مع إدارة الوزن.
 |

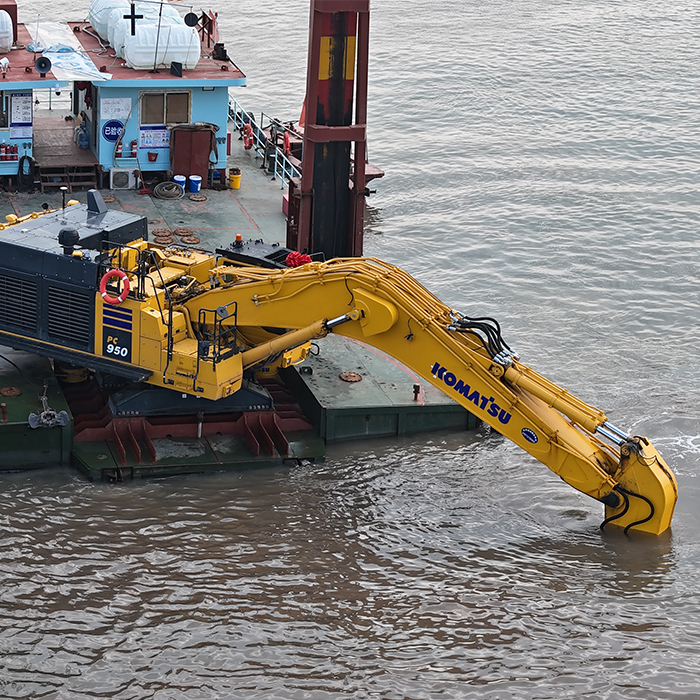

* التجريف * مشروع نهر |
|
* حمل ملقط لالتقاط الخشب * وصول طويل |
يتم تصنيف التكوينات الهيكلية بشكل عام إلى ثلاثة أنواع بناءً على متطلبات التطبيق:
مرحلتان: هذا هو التعديل الأكثر شيوعًا للحفر العميق. يتكون من ذراع رافعة ممتدة وعصا أطول. يستخدم بشكل أساسي لتشطيب المنحدرات، وحفر حفر الأساسات العميقة، وتجريف الأنهار حيث يكون الوصول الأفقي والعمق أمرًا بالغ الأهمية.
ثلاث مراحل: يُشار إليه غالبًا باسم "ذراع الهدم"، ويتضمن هذا التكوين نقطة مفصلية إضافية (ذراع وسطى). يتيح ذلك وصولًا رأسيًا أكبر، مما يجعله مثاليًا لتفكيك المباني الشاهقة (حتى 30 مترًا). غالبًا ما يتميز بضبط زاوية ثابت أو هيدروليكي للمجرفة أو الكسارة.
ذراع منزلق/تلسكوبي: مصمم للدقة الرأسية، يسمح هذا النوع للذراع بالتمدد والانكماش تلسكوبيًا. غالبًا ما يستخدم مع مجرفة ذات فكين للحفر في أعماق الآبار الضيقة أو آبار الصندوق، مما يقلل من البصمة التشغيلية.
عملية التصنيع وتفاصيل الإنتاج
إن إنتاج ذراع طويل هو مهمة هندسية دقيقة تتجاوز اللحام البسيط بكثير. يتطلب تصميمًا بمساعدة الحاسوب (CAD) وتحليل العناصر المحدودة (FEA) لمحاكاة توزيع الإجهاد ومنع الفشل الهيكلي تحت الحمل.
اختيار المواد والقطع
تبدأ عملية التصنيع باختيار ألواح فولاذية عالية الشد (غالبًا بسماكة 10-12 مم للألواح الرئيسية). يستخدم التصنيع الحديث آلات قطع البلازما CNC لضمان قطع الأشكال الهندسية المعقدة للألواح الجانبية وأضلاع التقوية الداخلية بدقة تصل إلى الملليمتر. هذه الدقة ضرورية للملاءمة الصحيحة للمكونات الداخلية.
اللحام والتجميع
تتضمن مرحلة التجميع اللحام الآلي أو اليدوي الماهر. لضمان المتانة، يستخدم المصنعون اللحام بالقوس المغمر أو اللحام بالقوس المحمي بثاني أكسيد الكربون للحامات الرئيسية. يتم تقوية الهيكل الداخلي بألواح عازلة وتصميمات مقطعية مربعة لمقاومة قوى الالتواء.
التشغيل الآلي والتشطيب
بمجرد لحام الهيكل الرئيسي، يخضع ذراع الرافعة لمعالجة تخفيف الإجهاد (غالبًا ما يكون التقادم بالاهتزاز) للقضاء على الإجهادات الداخلية الناتجة عن حرارة اللحام. ثم يتم ثقب فتحات الدبابيس (فتحات التجويف) بدقة باستخدام آلات ثقب أفقية كبيرة لضمان المحاذاة المثالية مع الأسطوانات الهيدروليكية والوصلات الخاصة بالحفار. أخيرًا، تخضع الوحدة لسفع الرمل لإزالة الصدأ وقشرة الطحن، متبوعًا بتطبيق برايمر مقاوم للتآكل وطلاء علوي.
أسئلة متكررة (FAQ)
س 1: ما هي متطلبات صيانة الذراع الطويل؟
الصيانة ضرورية بسبب الإجهاد العالي على الهيكل الممتد.
التزييت: تزييت الدبابيس والبطانات أمر حيوي. يوصى بحقن الشحم مرتين يوميًا على الأقل. إذا كنت تعمل في ظروف موحلة أو مغمورة، يجب تنظيف الدبابيس قبل التزييت لمنع التآكل الكاشط.
الفحص: الفحوصات المنتظمة للشقوق في اللحامات، خاصة بالقرب من جذر اللحامات وحافتها، ضرورية. يجب معالجة أي علامات للإجهاد الهيكلي على الفور.
س 2: ما هو وقت التسليم النموذجي لتصنيع ذراع طويل؟
اعتمادًا على التعقيد (مرحلتان مقابل 3 مراحل) والحمولة المحددة، تستغرق عملية التصنيع عادة ما بين 15 إلى 30 يومًا. يشمل ذلك الوقت المطلوب لمحاكاة التصميم، وشراء المواد، واللحام، والتشغيل الآلي، والطلاء.
